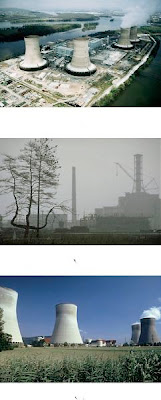

نیروگاه حرارتی

نیروگاه حرارتی به مقدار زیادی آب نیاز دارد. در نتیجه در محلهایی که آب به فراوانی یافت می‌شود، ترجیحا از این نوع نیروگاه استفاده می‌شود.
چون انرژی الکتریکی را به روشهای دیگری ، مثل انرژی آب در پشت سدها (توربین آبی) ، انرژی باد (توربین بادی) ، انرژی سوخت (توربین گازی) و انرژی اتمی هم می‌توان تهیه کرد.
سوخت نیروگاه حرارتی شامل ، فروت و یا گازوئیل طبیعی است.


مشخصات فنی نیروگاه

سوخت

سوخت اصلی نیروگاه ، سوخت سنگین (مازوت) می‌باشد که توسط تانکرها حمل و از طریق ایستگاه تخلیه سوخت در سه مخزن 33000 متر مکعبی ذخیره می‌گردد. سوخت راه اندازی ، سوخت سبک (گازوئیل) است که در یک مخزن 430 متر مکعبی نگهداری می‌شود.

آب

آب مصرفی نیروگاه ، جهت تولید بخار و مصرف برج خنک کن و سیستم آتش نشانی ، از طریق چاه عمیق تامین می‌گردد.
سیستم خنک کن
برج خنک کن نیروگاه از نوع تر می‌باشد و 18 عدد فن (خنک کن) دارد که هر یک دارای الکتروموتوری به سرعت 141 آرپی ام و قدرت 132 کیلو وات میباشد که بوسیله دو عدد پمپ توسط دو عدد لوله ای بقطر 5.2 متر آب مورد نیلز سیستم خنک کن را تامین میکند. دمای آب برگشتی در برج خنک کن 29.6 درجه سانتیگراد و دمای آب خروجی از برج 21.6 درجه سانتیگراد می‌باشد.

سیستم تصفیه آب

سیستم تصفیه آب جهت برج خنک کن

آب لازم جهت برج خنک کن بایستی فاقد املاحی باشد که سریعا در لوله‌های کندانسور رسوب می‌کنند (از قبیل بی‌کربناتها). این املاح با افزودن کلرورفریک ، آب آهک و آلومینات سدیم گرفته می‌شود و سپس رسوبات جمع شده توسط یک جاروب جمع کننده به بیرون منتقل می‌شوند. به این آب که بدون سختی بی کربنات باشد، آب نرم می‌گویند. آب نرم وارد دو استخر ذخیره شده و از آنجا توسط پمپهایی جهت تامین کمبود آب به برج خنک کن فرستاده می‌شود. برای از بین بردن خزه و جلبک در این استخر ، سیستم تزریق کلر طراحی شده است.

سیستم تصفیه آب جهت تولید بخار

چون آب مورد نیاز برای تولید بخار و جبران کمبود سیکل آب و بخار بایستی کیفیت بسیار بالایی داشته باشد، لذا برای این منظور از یک سیستم مشترک برای هر دو واحد استفاده می‌شود. بعد از اینکه مقداری از سختی آب گرفته شد، وارد سه دستگاه فیلتر شنی می‌شود، سپس به مخزن ذخیره وارد و از آنجا توسط سه عدد پمپ به طرف فیلتر کربنی فعال فرستاده می‌شود، تا کلر موجود در آب بوسیله زغال فعال جذب شود. بعد از این فیلتر یک مبدل حرارتی در نظر گرفته شده که دمای آب را در 25 درجه سانتیگراد ثابت نگه می‌دارد.

سپس این آب وارد دو دستگاه فیلتر 5 میکرونی شده و ذراتی که قطر آنها بیشتر از 5 میکرون می‌باشند، توسط این فیلترها جذب و وارد دو دستگاه ریورس اسمز می‌گردد. در این دستگاه 90% املاح محلول در آب گرفته می‌شود. آب پس از این مرحله وارد مخزن زیرزمینی می‌گردد. سپس توسط سه پمپ به فیلترهای کاتیونی و آنیونی وارد شده و پس از تنظیم PH و کنترل از نظر شیمیایی به مخازن ذخیره آب وارد و مورد استفاده قرار می‌گیرد.

بویلر

بویلر نیروگاه دارای درام بالائی و پائینی بوده و به صورت گردش اجباری توسط سه عدد پمپ سیرکوله (Boiler Circulation Watepump) و کوره ، تحت فشار می‌باشد. درام بالایی معمولا به وزن 110 تن در ارتفاع 50.6 متری و ضخامت جداره 11 سانتیمتر می‌باشد. بویلر دارای 16 مشعل هست که در چهار طبقه و در چهار گوشه با زاویه ثابت قرار گرفته‌اند. مشعلهای ردیف پائین برای هر دو سوخت مازوت و گازوئیل بکار می‌رود.

توربین

نیروگاه از نوع ترکیب متوالی در یک امتداد (Tadem Compound) و دارای سه سیلندر فشار قوی ، فشار متوسط و فشار ضعیف می‌باشد که توربین فشار قوی و فشار متوسط در یک پوسته قرار گرفته و در پوسته دیگر توربینهای فشار ضعیف قرار دارند. توربین فشار قوی 8 طبقه و توربین فشار متوسط 5 طبقه و توربین فشار ضعیف با دو جریان متقارن و هر یک دارای 5 طبقه است. بخار از طریق دو عدد شیر اصلی در دو طرف توربین و شش عدد شیر کنترل وارد توربین فشار قوی شده و بعد از انبساط در چندین طبقه از توربین به بویلر بر می‌گردد. سپس وارد توربین فشار متوسط شده و بعد از انبساط توسط یک لوله مشترک وارد توریبن فشار ضعیف گردیده و به طرف کندانسور می‌رود.

کندانسور

کندانسور نیروگاه از نوع سطحی یک عبوری با جعبه آب مجزا می‌باشد که در زیر توریبن فشار ضعیف قرار گرفته است. برای ایجاد خلا کندانسور از دو نوع سیستم استفاده می‌شود که سیستم اول در موقع راه اندازی و توسط یک مکنده هوا انجام می‌یابد. در طول بهره برداری خلا لازم توسط دو دستگاه پمپ تامین می‌گردد که این پمپها فشار داخل کندانسور را کاهش می‌دهند.

ژنراتور

ژنراتور طوری طراحی شده است که در مقابل اتصال کوتاه و نوسانات ناگهانی بار و احیانا انفجار هیدروژن در داخل ماشین مقاومت کافی داشته باشد. سیستم تحریک آن شامل یک اکساتیر پیلوت (Pilot exiter) با ظرفیت 45 کیلوولت آمپر می‌باشد و جریان تحریک اکسایتر پیلوت در لحظه Flashing از طریق باطری خانه تامین می‌شود. ضمنا سیم پیچهای دستگاه توسط هوا خنک کاری می‌شوند.

ترانسفورمرها و تغذیه داخلی نیروگاه

  • (Main Ttansformer):ترانس اصلی
  • این ترانس به صورت سه تک فاز با ظرفیت هر کدام 150 مگا ولت آمپر و فرکانس 50 هرتز و امپرانس ولتاژ 14.2 درصد به عنوان Step Up Tranformer ، جهت بالا بردن ولتاژ خروجی ژنراتور از 20 کیلو ولت تا 230 کیلو ولت بکار رفته است. در ضمن نسبت تبدیل ، 10.20%±247 کیلو ولت می‌باشد
(Unit Transformer):ترانس واحد
این ترانس با ظرفیت 35/22/22 مگا ولت آمپر و نسبت تبدیل 3/316/516%±20 و فرکانس 50 هرتز و امپدانس ولتاژ 8.5% و تپ چنجر(آف- لود)، ولتاژ 20 کیلو ولت خروجی ژنراتور را تبدیل به 6 کیلو ولت نموده و به منظور تامین مصارف داخلی نیروگاه در حین بهره برداری بکار می‌رود.

  • (Start up Trans):ترانس استارتینگ
  • این ترانس به تعداد دو عدد ، به نامهای LTB و LTA و با ظرفیت 25/25/25 مگا ولت آمپر و نسبت تبدیل 10%±3/6/10%± کیلو ولت و فرکانس 50 هرتز و امپدانس 10% و تپ چنجر On Lead ، ولتاژ 230 کیلو ولت شبکه را تبدیل به 6 کیلو ولت نموده و شینه‌ها را طبق شکل شماتیک ضمیمه تغذیه می‌نماید.

  • (Auxiliary Trans):ترانس تغذیه
  • ترانس تغذیه در ظرفیتهای مختلف 630/1600/2500 کیلو ولت آمپر ، ولتاژ 6 کیلو ولت را تبدیل به 400 ولت می‌نماید که جهت تامین مصارف داخلی فشار ضعیف بکار می‌رود.

سیستم آتش نشانی

  • آب: کلیه قسمتهای نیروگاه (ساختمان شیمی ، ماشین خانه ، بویلر ، کارگاه ، انبار و ...) و محوطه مجهز به سیستم آب آتش نشانی می‌باشند.

  • فوم: کلیه قسمتهای سوخت رسانی اعم از مخازن سوخت سبک و سنگین و ایستگاه تخلیه سوخت ، بویلر دیزل اضطراری و بویلر کمکی مجهز به سیستم فوم می‌باشند.

  • گاز CO2:
  • کلیه سیستمهای الکتریکی از قبیل ساختمان الکتریکی و... توسط گاز CO2 حفاظت می‌گردد.
